针对当前环境空气污染严重，重点污染行业石油化工、电子、工业涂装等固定污染源VOCs排放亟待监测的迫切需求，和推出挥发性有机物在线监测标准的需求上海环境监测中心在上汽大众二厂喷涂车间建立一个应用示范点，对喷涂车间排口的挥发性有机物进行监测。聚光科技自主研发的CEMS-2000 B VOC在线监测系统有幸入选应用示范点的测试。
CEMS-2000 B VOC是一款基于气相色谱技术的烟气VOCs在线监测系统，可以在线监测烟气中的挥发性有机物（包括甲烷、非甲烷总烃、苯系物、恶臭等），也可以根据用户需求扩展其他组分（例如酮类、脂类等有机物），具有较高的测量精度和较宽的动态范围。

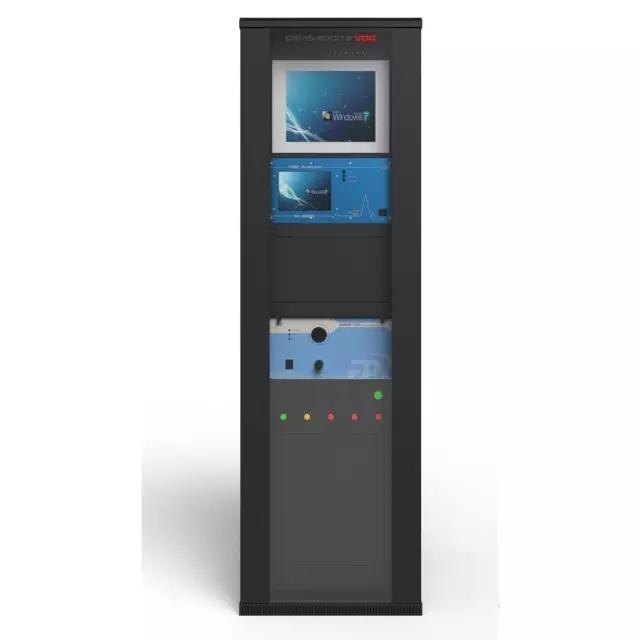

CEMS-2000 B VOC烟气VOC在线监测系统

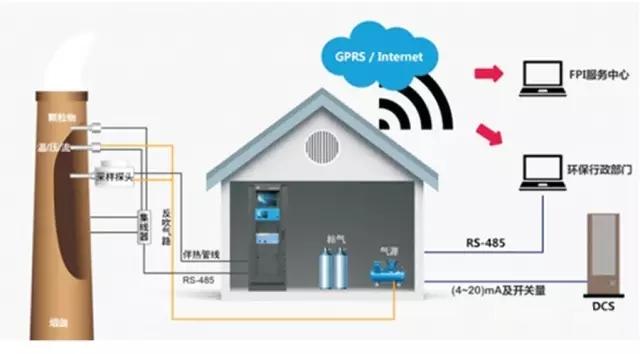

方案示意图
经过2个月的应用示范，上海环境监测中心对聚光CEMS-2000 B VOC系统进行了对比测试，示值相对误差在±2%以内，零点漂移低于0.1%F.S，量程漂移在±1%F.S.内，和西门子MAXUM edition II过程气相色谱仪在现场测量中数值相差在1mg/m3左右。并且为上海市环保局编制《上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求（试行）》提供了有力的数据支持。
CEMS-2000 B VOC烟气VOC在线监测系统介绍

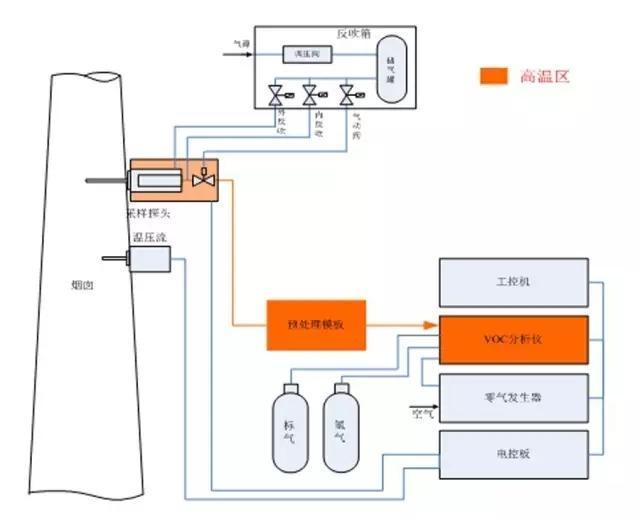

CEMS-2000 B VOC在线监测系统主要由采样探头、伴热管线、预处理单元、VOCs分析仪、电控单元组成。样气经伴热管线和除尘后通入VOCs分析仪表，全程高温在120℃及以上；样气经色谱分离后，各组分依次进入氢火焰离子化检测器（FID）或光离子化检测器（PID）进行测量分析。
● 采用气相色谱法（GC），是国际公认的VOCs检测标准方法；
● 预处理方法符合美国、欧盟和国内固定污染源废气测定标准，方法可靠性高；
● 系统采用全热法，从探头采样到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠；
● 系统中VOCs分析仪表采用EPC、EFC控制压力、流量，精密度高；
● 系统具有快速旁通流路，仪表采样响应速度快；
● 具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；
● 具备自动校准功能，无需值守，最大限度减少维护量；
● 系统可监测总烃、非甲烷总烃、苯系物、恶臭等上百种有机废气，可满足不同客户的监测需求并具有优越的扩展性；
● 用户可选防爆型设计，可安装在防爆区域，安全可靠。
|
项目 |
指标 |
|
|
CEMS- 2000B VOC烟气VOC在线监测系统 |
测量原理 |
气相色谱原理 |
|
测量组分 |
甲烷/非甲烷总烃、苯系物（苯、甲苯、乙苯、 邻/间/对二甲苯）、恶臭等 |
|
|
测量范围 |
0~100/1000/10000ppm （可配置） |
|
|
检出限 |
甲烷 0.1ppm |
|
|
重复性 |
RSD≤3% |
|
|
线性偏差 |
≤±2%F.S. |
|
|
分析周期 |
2min（可调） |
|
|
响应时间 |
200 s（25 m伴热管线） |
|
|
采样管线 |
伴热温度120℃以上 |
|
|
数据采集与处理 |
工控机 |
6路RS232/485 4路USB接口 |
|
Windows XP操作系统 |
||
|
系统软件 |
CEMS-2000 B VOC烟气VOC在线监测系统 |
|
|
输出 |
模拟量输出通道 RS485通讯接口 GPRS通讯接口 以太网通讯接口 系统状态开关量输出 （选配） |
|
|
电源 |
220 V AC/50 Hz 2 kW（主机部分，不含伴热管、空压机） |
|
|
机柜尺寸 |
600 mm×900 mm×2055 mm |
|
|
机柜环境温度 |
(5~35) ℃ |
|
|
机柜环境湿度 |
(20%~90%) RH |
|
