国产电流检测芯片MT9221/MT9223实现兼容
替换ACS712/ACS724

发布时间:2020-9-30     来源:中国仪器仪表行业协会

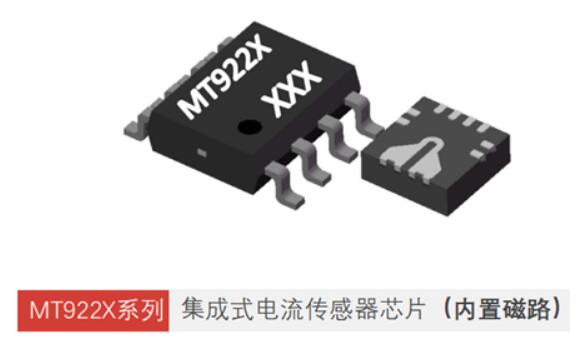

MT9221/MT9223是专为电流检测应用开发的内置磁路的集成式电流检测芯片。是一种成本低廉、结构简单的高精度电流检测方案。

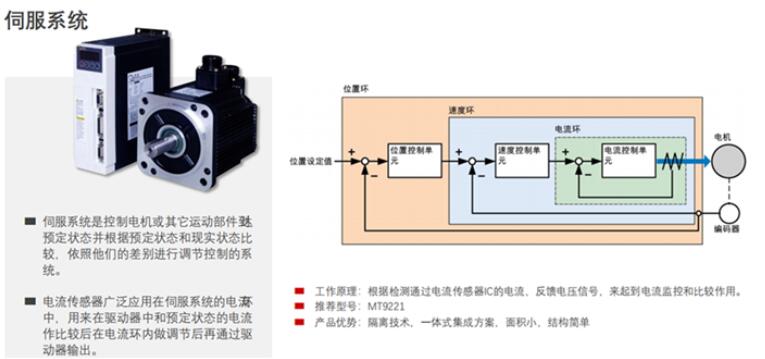

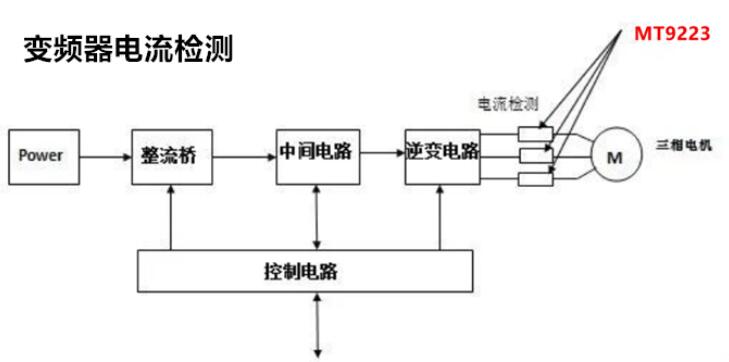

由于芯片中集成了内置磁路,用户可将芯片直接串接在被测电流回路中,并且无需复杂的外围电路便可实现具有2600Vrms或2400Vrms隔离的交直电流(0~±50A)检测解决方案。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性,该芯片在出厂时已对灵敏度以及静态(零电流)输出电压进行校准,在全温度范围内提供低于 ±1.5% 的典型准确特性。推荐应用领域:光伏,不间断电源,变频器,伺服系统等。


MT9223产品特征:

- 电压范围4.5~5.5V

- 温度范围-40~125℃

- 高速带宽150kHz

- 非线性度<±0.5% (typ.)

- 精度 < ±1.5% (typ.)

- 响应时间 < 4us (typ.)

- 低噪声 120uA/√Hz (typ.)

- 隔离电压 2400 VRMS

- 最大±50A测量范围

- 外部磁场干扰抑制能力

- 内部集成电流导体回路

- 内部集成温度补偿

- 零磁滞

- 比例输出

- SOP-8

- 符合RoHS:(EU)2015/863


芯片内部框图


MT9221/MT9223选型表格:

交流型号电流范围

MT9221CT-06BR56A

MT9221CT-10BR510A

MT9223CT-20BR520A

MT9223CT-25BR525A

MT9223CT-30BR530A

MT9223CT-40BR540A

MT9223CT-50BR550A


直流型号电流范围

MT9221CT-12UR512A

  MT9223CT-20UR520A

  MT9223CT-30UR530A

MT9223CT-35UR535A

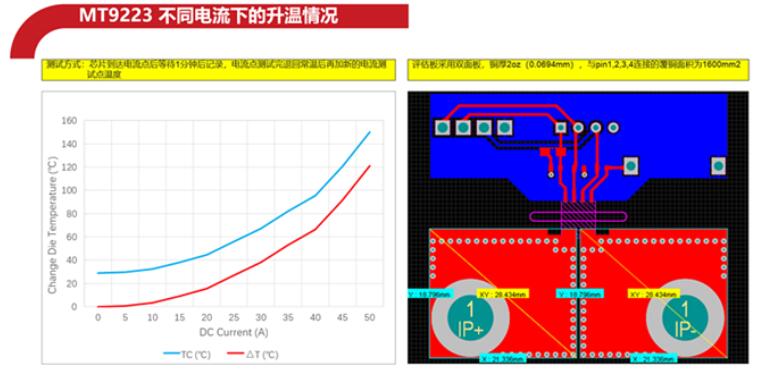

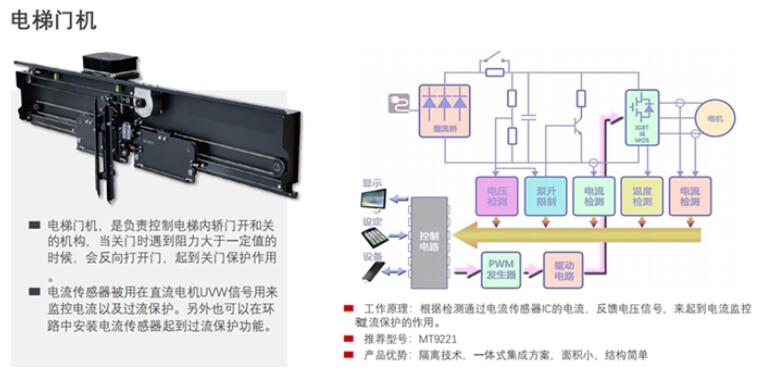

应用领域

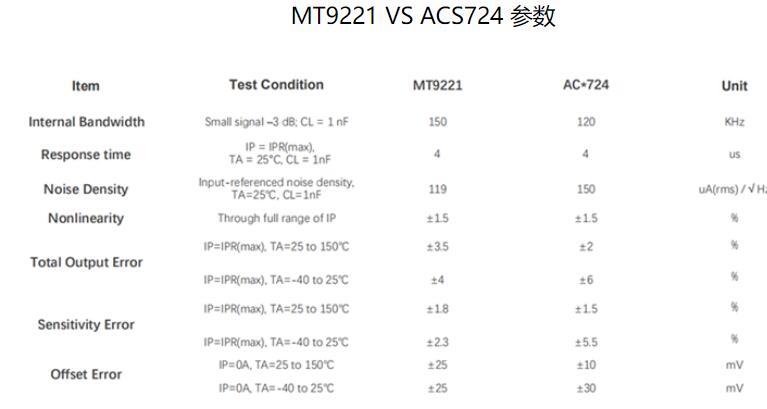

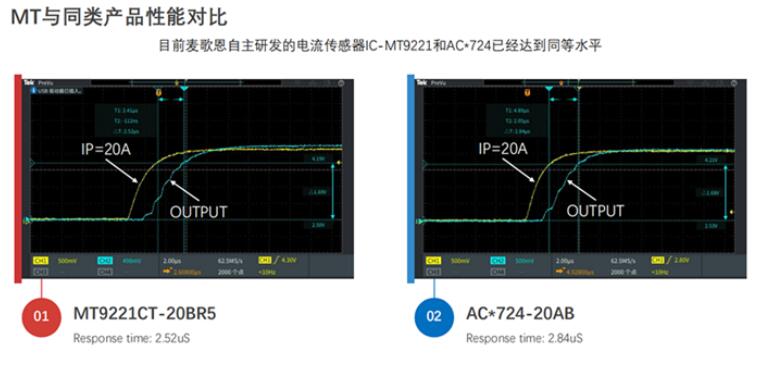

■Pin to Pin 替换 ACS712 或 ACS724

■小功率逆变器电流检测

■电机相位和轨道电流检测

■ PV串式逆变器

■充电器和转换器

■开关电源

■过电流保护



  MagnTek专注于磁性感应技术,服务于智能制造、智能交通、智能家居等多个领域。研发能力覆盖了磁敏元件和信号处理芯片。基于行业经验,应用技术服务已拓展到磁体选型设计、磁场仿真、电机系统应用支持等。

  2019年MagnTek上海总部迁至中科院上海高等研究院,与矽睿科技(QST)在同一办公地点联合办公,Magntek品牌保持独立运行。

  MT9221/MT9223技术支持及芯片供应,由MagnTek中国区一级代理商 “易科公司” 提供 。
