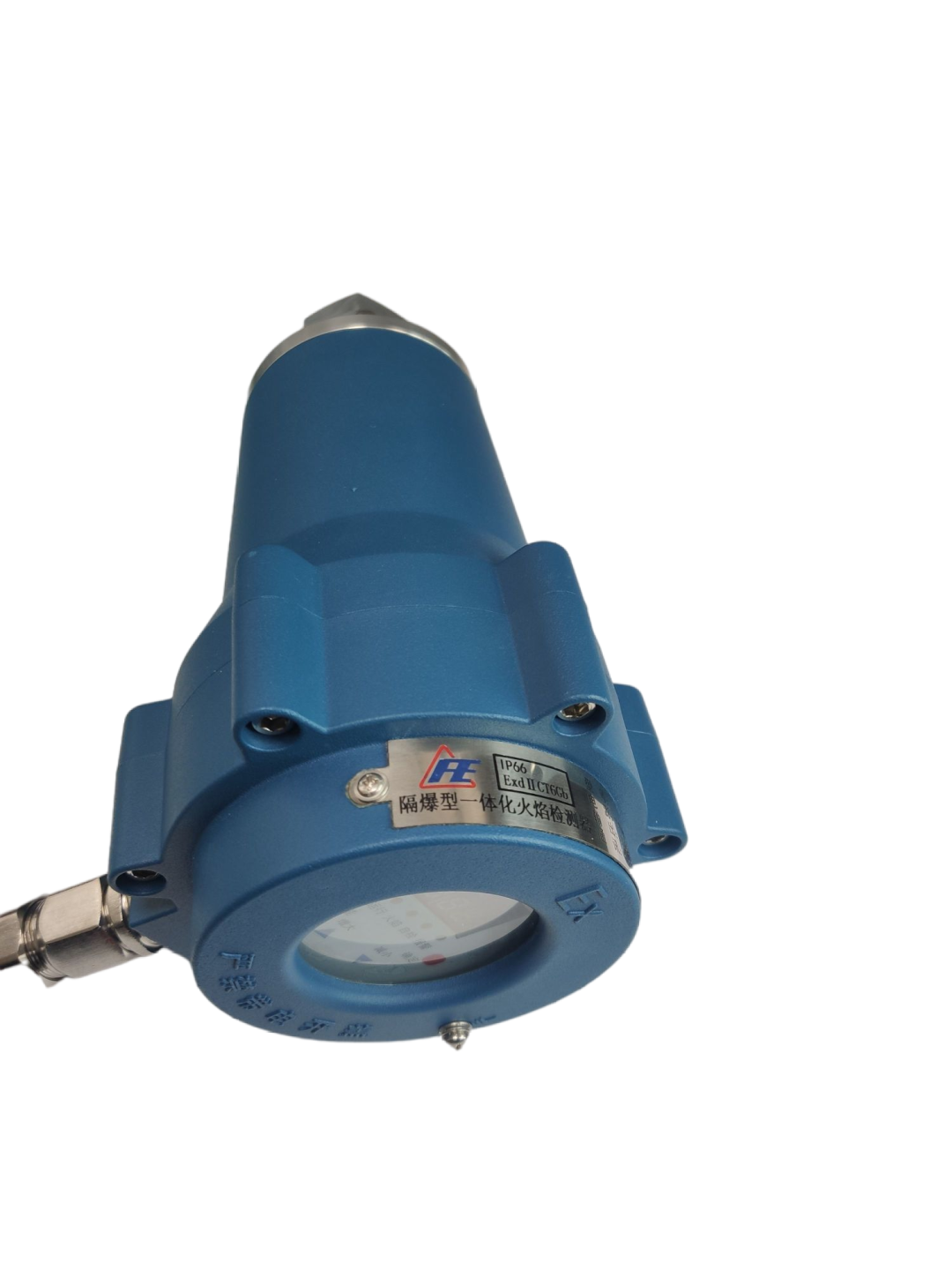

| IFD-UV-111C隔爆型一体化火焰检测器|

IFD-IR(UV)-111（C）是远东仪表自主研发的一款就地带键盘设置和LED显示的新型隔爆型一体化火焰检测器。

该产品采用工业级高灵敏度的半导体光电传感器检测火焰信号，工作可靠、响应时间快、性能优越，具有外形美观、体积小、质量轻等特点，可以实现部分火检产品的国产替代。

产品主要适用于以燃油、高炉气、焦炉气、天然气等为主要燃料，要求具有防爆功能锅炉燃烧器的火焰信号检测现场。

产品优势：

Ø外壳防爆等级Ex db ⅡC T6 Gb，可应用于各种危险场合；

Ø8位数码管及4位发光二极管显示，状态显示清晰明了；

Ø本体采用4位触摸键盘能够就地参数设置，方便现场调试；

| 某钢厂自备电厂内应用 |

场景选型：

Ø一体化火焰检测器；

Ø需要现场调整参数；

Ø防爆等级要求不低于EXDIICT4；

Ø防护等级要求不低于IP65。

工艺配置：

每个燃烧器配置一套型号为IFD-UV-111C火焰检测器，其中安装附件包括：火检万向节组件、1”三通、1”对丝、1”隔热接头等配件，同时提供火检探头至就地接线箱（防爆等级EXDIICT4）15米预置电缆，电缆型号：ZR-KVVP12*0.5。

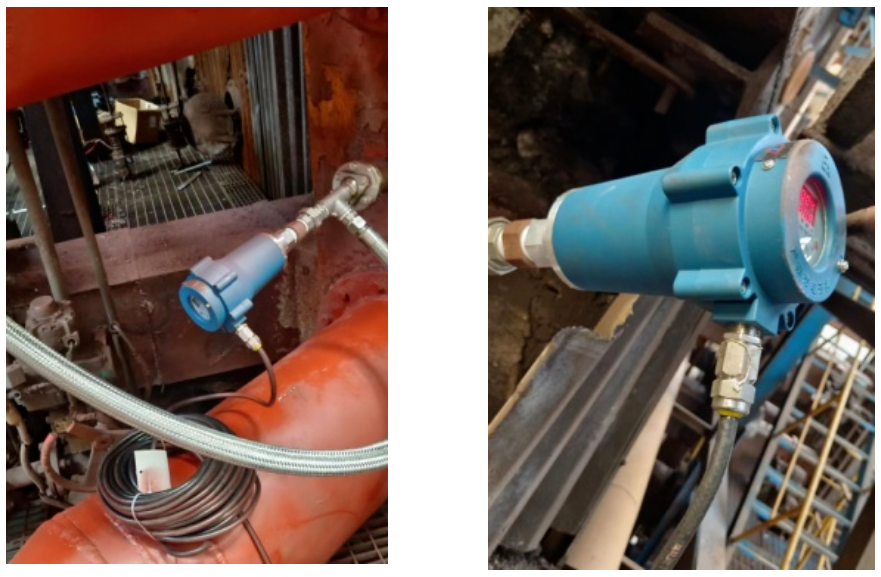

现场安装环境

现场实际情况

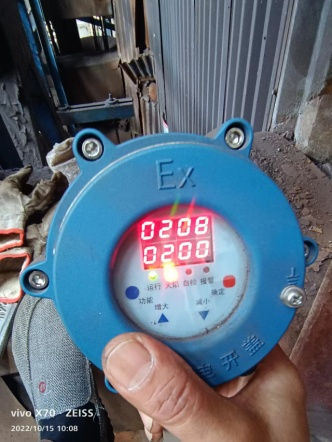

现场调式

安装方案：

Ø该锅炉燃烧器采用四角切圆配置，每台锅炉配置16个火焰检测器；

Ø经过技术工程师的现场勘测，在燃烧器尾部选择了最佳观测位置，该位置能较好的观测到火焰燃烧的稳定燃烧器，有效避免火焰飘动、燃料负荷增减对火焰检测器检测效果的影响。

Ø火焰检测器检测火焰燃烧发出的火焰强度和闪烁频率信号，经过火焰检测器的处理后，将对应的4~20mA模拟量信号和火焰有无的开关量信号同时输出到DCS系统，作为燃烧器灭火保护的依据。

| 使用效果反馈 |

隔爆型一体化火焰检测器可以很好的满足现场工艺要求，能够直接在表头上进行参数设置和显示，极大地方便了现场人员巡检，工作稳定可靠，没有出现误动作，为锅炉的安全运行提供了有效保证。
